Vít bi và vít me trong CNC: Hướng dẫn về những điểm khác biệt chính

Nếu bạn đang lựa chọn giữa mộtvít bi và vít metrong các ứng dụng CNC, việc hiểu rõ sự khác biệt của chúng có thể ảnh hưởng trực tiếp đến độ chính xác, hiệu quả và-chi phí vận hành lâu dài.

Hệ thống chuyển động tuyến tính phù hợp sẽ cải thiện độ chính xác khi định vị, giảm mài mòn và hỗ trợ hiệu suất gia công ổn định-đặc biệt là trong môi trường sản xuất nơi độ tin cậy được coi trọng.

Biết cách so sánh hai tùy chọn này sẽ giúp bạn đưa ra quyết định tự tin phù hợp với loại máy, yêu cầu ứng dụng và ngân sách của bạn.

Vít bi là gì?

Vít bi là một bộ phận chuyển động tuyến tính được sử dụng trong máy CNC để chuyển đổi chuyển động quay thành chuyển động tuyến tính chính xác. Nó sử dụng các quả bóng thép tuần hoàn giữa vít và đai ốc để giảm ma sát và nâng cao hiệu quả.

Do thiết kế tiếp xúc lăn, vít bi mang lại độ chính xác cao hơn, chuyển động mượt mà hơn và độ lặp lại tốt hơn so với hệ thống trượt, khiến nó trở thành lựa chọn phổ biến trong công nghiệp.Trung tâm gia công CNC.

Các loại vít bi

Vít bi thường được phân loại dựa trên phương pháp sản xuất và mức độ hiệu suất:

Vít bi cán:Tùy chọn-hiệu quả về mặt chi phí cho các ứng dụng CNC thông thường có yêu cầu về độ chính xác vừa phải.

Vít bóng đất:Được thiết kế để gia công CNC có độ chính xác cao-, cung cấp dung sai chặt chẽ hơn và khả năng lặp lại tốt hơn.

Vít bi tốc độ cao-:Được thiết kế cho các trung tâm gia công CNC công nghiệp yêu cầu tốc độ tiến dao nhanh và tải trọng cắt lớn.

Những biến thể này cho phép nhà sản xuất kết hợp hiệu suất của vít bi với độ chính xác của máy và nhu cầu sản xuất cụ thể.

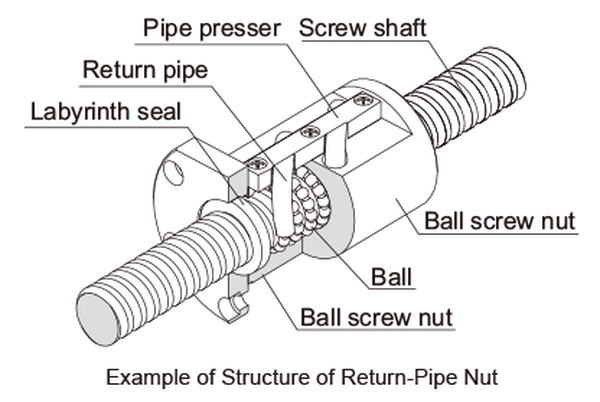

Cấu trúc của vít bi

Một vít bi bao gồm:

•Trục vít có ren

•Một quả bóng

•Quả bóng thép tuần hoàn

•Hệ thống trả bóng

Tính năng chính là tiếp xúc lăn giữa các quả bóng và mương, giúp giảm thiểu ma sát và mài mòn so với cơ cấu trượt. Cấu trúc này cho phép chuyển động trơn tru, định vị ổn định và tuổi thọ dài trongỨng dụng CNC.

Tại sao nên chọn vít bi?

Vít bi được sử dụng rộng rãi trong máy CNC vì chúng cung cấp:

•Độ chính xác định vị cao và độ lặp lại

•Hiệu suất cơ học cao

•Chuyển động tuyến tính mượt mà và ổn định

•Hiệu suất đáng tin cậy trong môi trường sản xuất liên tục

Đối với các trung tâm gia công CNC tập trung vào độ chính xác, tốc độ và tính nhất quán, vít bi thường là giải pháp chuyển động được ưu tiên.

Ưu điểm và nhược điểm của vít bi

Vít chì là gì?

Vít me là một bộ phận chuyển động tuyến tính biến chuyển động quay thành chuyển động tuyến tính thông qua tiếp xúc trượt trực tiếp giữa vít và đai ốc. Không giống như vít bi, nó không sử dụng các con lăn.

Do cấu trúc đơn giản và chi phí thấp hơn, vít me thường được sử dụng trong các ứng dụng CNC-tốc độ thấp, công suất{1}}nhẹ hoặc chi phí-nhạy cảm mà không yêu cầu độ chính xác cực cao.

Các loại vít chì

Vít me thường được phân loại theo dạng ren và vật liệu đai ốc:

Vít me ACME: Được sử dụng rộng rãi để điều khiển chuyển động chung do độ bền và khả năng sản xuất cân bằng của chúng.

Vít me hình thang: Phổ biến trong hệ mét, thích hợp cho các tác vụ định vị CNC cơ bản.

Vít me ren vuông: Hiệu suất cao hơn ren tiêu chuẩn nhưng chế tạo phức tạp hơn.

Vít me bằng đai ốc bằng nhựa hoặc đồng: Thường được chọn vì độ ồn thấp, chi phí thấp và dễ thay thế.

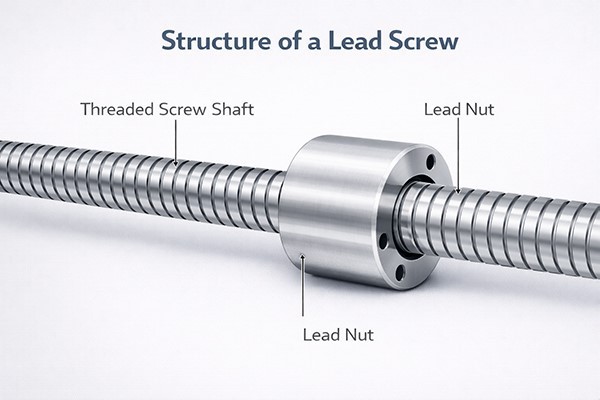

Cấu trúc của vít me

Một vít me bao gồm:

•Trục vít có ren

•Một hạt giao phối

Chuyển động đạt được thông qua ma sát trượt giữa các sợi, giúp thiết kế đơn giản nhưng dẫn đến độ mài mòn cao hơn và hiệu suất thấp hơn so với hệ thống lăn.

Tại sao nên chọn vít chì?

Vít me được chọn khi:

•Ngân sách là mối quan tâm hàng đầu

•Độ chính xác cao không quan trọng

•Tốc độ hoạt động tương đối thấp

•Ưu tiên cài đặt và bảo trì đơn giản

Chúng thường được tìm thấy trong các máy CNC để bàn, máy khắc và hệ thống định vị.

Ưu điểm và nhược điểm của vít me

Sự khác biệt chính giữa vít bi và vít chì

Mặc dù vít me bi và vít me đều có chức năng cơ bản giống nhau trong máy CNC nhưng thiết kế, hiệu suất và giá trị lâu dài của chúng-khác nhau đáng kể.

Cấu trúc và thiết kế

Vít bi: Sử dụng bi thép tuần hoàn để tạo tiếp xúc lăn, giảm ma sát và mài mòn.

Vít me: Dựa vào sự tiếp xúc trượt trực tiếp giữa vít và đai ốc nên lực ma sát cao hơn.

Tác động chính: Cấu trúc ảnh hưởng trực tiếp đến hiệu quả, độ chính xác và tuổi thọ sử dụng.

Khả năng tương thích

Vít bóng:

Thích hợp cho các trung tâm gia công CNC công nghiệp, bao gồm VMC, HMC và máy nhiều trục.

Vít chì:

Phổ biến trong các máy CNC để bàn, máy khắc và hệ thống -nhẹ.

Giá

Vít bi: Chi phí ban đầu cao hơn do sản xuất có độ chính xác cao.

Vít chì: Chi phí trả trước thấp hơn, hấp dẫn đối với các dự án nhạy cảm về ngân sách-.

Cuộc họp

Vít bóng:

Yêu cầu căn chỉnh chính xác và tải trước thích hợp trong quá trình cài đặt.

Vít chì:

Lắp ráp đơn giản hơn với yêu cầu độ chính xác ít hơn.

Bảo trì và những khác biệt chính khác

Cách chọn lựa chọn tốt nhất cho bạn

Việc lựa chọn giữa vít bi và vít me không chỉ là một quyết định kỹ thuật-mà nó ảnh hưởng trực tiếp đến khả năng gia công, hiệu quả sản xuất, chi phí bảo trì và lợi tức đầu tư-dài hạn. Thay vì tập trung vào lựa chọn nào "tốt hơn", mục tiêu là chọn giải pháp phù hợp với yêu cầu sản xuất thực tế của bạn.

Ứng dụng

Yếu tố đầu tiên và quan trọng nhất là cách sử dụng máy CNC.

Nếu ứng dụng của bạn liên quan đến gia công chính xác, cắt kim loại, dung sai chặt chẽ hoặc sản xuất liên tục thì vít bi thường là lựa chọn tốt hơn. Độ ma sát thấp và độ lặp lại cao giúp duy trì độ chính xác ổn định ngay cả trong chu kỳ gia công dài.

Đối với các ứng dụng như khắc, phay nhẹ, định vị hoặc vận hành không liên tục, vít me có thể là đủ. Trong những trường hợp này, độ chính xác cực cao và tốc độ cao không quan trọng nên giải pháp đơn giản hơn có thể được chấp nhận.

Khả năng tương thích

Các yêu cầu về thiết kế và điều khiển máy cũng đóng một vai trò quan trọng.

Hầu hết các trung tâm gia công CNC công nghiệp đều được thiết kế xung quanh vít bi để hỗ trợ tốc độ trục cao hơn, tải nặng hơn và hệ thống điều khiển servo tiên tiến hơn. Sử dụng vít me trong các máy như vậy sẽ hạn chế hiệu suất và giảm hiệu suất tổng thể.

Mặt khác, các hệ thống CNC nhỏ gọn hoặc máy cấp thấp{0}}thường được chế tạo bằng vít me. Cấu trúc đơn giản hơn của chúng dễ dàng tích hợp với các hệ thống truyền động cơ bản và không yêu cầu cùng mức độ căn chỉnh hoặc kiểm soát tải trước.

Kiểu

Hãy cân nhắc xem máy CNC của bạn được thiết kế cho mục đích sản xuất hay phi sản xuất.

Đối với các máy được sử dụng trong sản xuất hàng loạt hoặc chu kỳ làm việc{0}}cao, vít bi mang lại chuyển động ổn định và độ chính xác có thể dự đoán được theo thời gian. Sự ổn định này rất quan trọng khi các bộ phận phải đáp ứng cùng một dung sai nhiều lần.

Để tạo mẫu, đào tạo hoặc sử dụng không thường xuyên, vít me có thể đáp ứng các yêu cầu về chức năng mà không phải tốn thêm chi phí cho các bộ phận có độ chính xác cao.

Giá

Giá nên được đánh giá ngoài việc mua ban đầu.

Mặc dù vít bi có chi phí trả trước cao hơn nhưng chúng thường giảm chi phí liên quan đến việc làm lại, mài mòn dụng cụ và thời gian ngừng hoạt động của máy. Theo thời gian, điều này có thể làm cho chúng tiết kiệm hơn cho môi trường sản xuất.

Vít me có chi phí ban đầu thấp hơn, khiến chúng trở nên hấp dẫn đối với các dự án-nhạy cảm về ngân sách. Tuy nhiên, độ hao mòn tăng lên và hiệu suất thấp hơn có thể dẫn đến chi phí vận hành cao hơn khi sử dụng-lâu dài.

Ngân sách

Các quyết định về ngân sách phải phản ánh nhu cầu hiện tại và kỳ vọng trong tương lai.

Nếu ngân sách của bạn có hạn và ứng dụng của bạn không đòi hỏi độ chính xác cao thì vít me có thể là một giải pháp thiết thực. Tuy nhiên, nếu bạn dự kiến ​​khối lượng sản xuất cao hơn hoặc dung sai chặt chẽ hơn trong tương lai, thì việc đầu tư sớm vào vít me bi có thể ngăn cản việc nâng cấp tốn kém sau này.

Bảo trì, Kế hoạch dài hạn{0}}và Lợi tức đầu tư

Việc lập kế hoạch bảo trì và vòng đời thường bị bỏ qua nhưng lại rất quan trọng cho sự thành công{0}}lâu dài.

Vít bi thường yêu cầu bôi trơn và bảo vệ thích hợp nhưng chúng vẫn duy trì hiệu suất trong thời gian sử dụng lâu hơn. Điều này mang lại độ chính xác ổn định và khoảng thời gian bảo trì có thể dự đoán được.

Vít chì có xu hướng mòn nhanh hơn do ma sát trượt, có thể dẫn đến phản ứng ngược và giảm độ chính xác theo thời gian. Mặc dù chi phí thay thế thấp hơn nhưng thời gian ngừng hoạt động và mất hiệu suất cần được xem xét.

Từ góc độ-dài hạn, vít bi thường mang lại lợi tức đầu tư tốt hơn cho các ứng dụng CNC công nghiệp, trong khi vít me vẫn phù hợp với các hệ thống đơn giản hơn,{1}}có nhu cầu thấp hơn.

Câu hỏi thường gặp

1. Vít bi có luôn tốt hơn vít me trong máy CNC không?

Không. Vít bi không phải lúc nào cũng tốt hơn-mà nó tốt hơn cho các ứng dụng CNC có độ chính xác cao-và cấp độ sản xuất{3}}.

Vít me có thể là lựa chọn thiết thực cho các hệ thống CNC có công suất-nhẹ, tốc độ{1}}thấp hoặc chi phí-nhạy cảm. Tùy chọn phù hợp phụ thuộc vào cách sử dụng máy.

2. Vít me có thể được sử dụng trong trung tâm gia công CNC công nghiệp không?

Trong hầu hết các trường hợp, không. Các trung tâm gia công CNC công nghiệp yêu cầu độ chính xác, tốc độ và khả năng chịu tải cao, mà vít me thường không hỗ trợ một cách đáng tin cậy theo thời gian. Vít bi là giải pháp tiêu chuẩn trong các máy này.

3. Loại vít ảnh hưởng thế nào đến độ chính xác gia công CNC?

Vít bi mang lại độ chính xác định vị cao hơn và độ lặp lại do tiếp xúc lăn và ma sát thấp hơn.

Vít me dựa vào tiếp xúc trượt, gây mòn nhanh hơn và tăng độ phản ứng ngược, làm giảm độ chính xác theo thời gian.

4. Vít bi có khó bảo trì hơn vít me không?

Vít bi yêu cầu bôi trơn và bảo vệ thích hợp nhưng chúng thường duy trì độ chính xác lâu hơn.

Vít me đơn giản hơn nhưng mòn nhanh hơn, điều này có thể dẫn đến việc điều chỉnh hoặc thay thế thường xuyên hơn.

5. Tại sao vít bi lại đắt hơn vít me?

Vít bi yêu cầu chế tạo chính xác, vật liệu cứng và dung sai chặt chẽ hơn, làm tăng chi phí. Tuy nhiên, chúng thường mang lại giá trị lâu dài-tốt hơn nhờ thời gian sử dụng lâu hơn và giảm thời gian ngừng hoạt động.

6. Tôi có thể nâng cấp máy CNC từ vít me lên vít bi không?

Trong một số trường hợp thì có-nhưng điều đó phụ thuộc vào cấu trúc máy, khả năng tương thích của động cơ và thiết kế hệ thống điều khiển. Việc nâng cấp có thể cải thiện độ chính xác nhưng thường đòi hỏi phải sửa đổi cơ khí và điều khiển.

Phần kết luận

Vít bi và vít me đều đóng vai trò quan trọng trong hệ thống chuyển động CNC, nhưng chúng được thiết kế cho các mức hiệu suất và ứng dụng khác nhau. Vít bi tập trung vào độ chính xác, tốc độ và độ ổn định lâu dài{1}}, khiến chúng trở nên lý tưởng cho các trung tâm gia công CNC công nghiệp và môi trường sản xuất. Vít me ưu tiên sự đơn giản và giảm chi phí ban đầu, phù hợp với các hệ thống CNC ở cấp độ -nhẹ hoặc cấp độ cơ bản{4}}.

Không có lựa chọn tuyệt đối tốt nhất-chỉ có giải pháp phù hợp nhất với nhu cầu của bạn. Lựa chọn phù hợp tùy thuộc vào yêu cầu ứng dụng, loại máy, ngân sách và-mục tiêu sản xuất dài hạn của bạn. Bằng cách hiểu những khác biệt này, bạn có thể chọn một hệ thống chuyển động mang lại hiệu suất đáng tin cậy và lợi tức đầu tư tốt hơn theo thời gian. Bạn không chắc chắn hệ thống chuyển động nào phù hợp với máy CNC của mình?Liên hệ với nhóm của chúng tôiđể nhận được sự hướng dẫn của chuyên gia vàGiải pháp CNCphù hợp với nhu cầu ứng dụng và sản xuất của bạn.
