Mô tả

Tính năng

Máy phay thẳng đứng là một thiết bị gia công đa năng đã trải qua một số nâng cấp kỹ thuật dựa trên máy khắc truyền thống. Nó cải thiện khả năng cắt của thiết bị bằng cách tăng cường sức mạnh của động cơ trục chính và động cơ servo. Nó cũng duy trì các đặc tính xoay tốc độ cao của trục chính để đảm bảo độ chính xác cao trong quá trình gia công. Loại thiết bị này đặc biệt phù hợp để phay và khắc công việc trên các vật liệu kim loại như đồng và nhôm, và được sử dụng rộng rãi do hiệu suất cắt và độ chính xác gia công tuyệt vời của nó.

Hiệu suất cắt máy

Phen bề mặt	Thép 45#	Khoan lỗ	Thép 45#	Khai thác	Thép 45#
Cắt độ sâu 6 mm		Đường kính cắt Ø80		Khai thác M30







Máy cắt	Ø125mm*5t	Máy cắt	Ø80mm*2t	Máy cắt	M30*3P
Tốc độ trục chính	550RPM	Tốc độ trục chính	80rpm	Tốc độ trục chính	120rpm
Cho ăn	F500	Cho ăn	F100	Cho ăn	F420
Chiều rộng	80mm	Chiều rộng	80mm	Chiều rộng	50mm

Thiết bị gia công CNC Đặc điểm cấu trúc VMC

1. Giường của máy phay thẳng đứng loạt X được làm bằng vật liệu gang chất lượng cao và được xử lý bằng sự lão hóa nhân tạo để đảm bảo tuổi thọ cao và dịch vụ dài.

2. Máy phay thẳng đứng loạt X được trang bị một trục chính có độ cứng mạnh và khả năng chịu tải lớn, cũng như giường đường sắt hướng dẫn hình chữ nhật, cung cấp sự ổn định tốt.

3. Máy phay thẳng đứng của chuỗi X áp dụng hệ thống điều khiển kiểu hộp theo hướng trục X và Y để nhận ra chức năng cho ăn tự động và nâng tự động điều khiển động cơ theo hướng trục Z.

4. Các đường ray hướng dẫn của các hướng x, y và z của máy phay dọc sê-ri X được làm nguội và mặt đất chính xác, và đường ray trượt nhựa được sử dụng để cải thiện độ chính xác của chuyển động và độ bền của thiết bị.

5. Thiết bị được trang bị hệ thống bôi trơn thủ công, phù hợp để bôi trơn vít chì và đường ray dẫn hướng để duy trì hiệu suất của thiết bị.

6. Máy phay thẳng đứng loạt X là một công cụ được sử dụng rộng rãi trong cắt kim loại. Thiết kế thon trục chính của nó cho phép lắp đặt một loạt các máy cắt phay, chẳng hạn như máy cắt phay hình trụ bên ngoài, máy cắt phay kết thúc, máy cắt phay góc, v.v., trực tiếp hoặc thông qua các phụ kiện. Nó phù hợp để xử lý máy bay, vát, rãnh và lỗ của các bộ phận, v.v ... Đây là một công cụ xử lý lý tưởng cho các ngành công nghiệp như sản xuất máy móc, sản xuất khuôn, dụng cụ, ô tô và xe máy.

7. Chuỗi máy phay này đặc biệt phù hợp để sử dụng trong các xưởng gia công và phòng dụng cụ trong các ngành công nghiệp khác nhau, đặc biệt là để sản xuất các bộ phận chính xác như dụng cụ, đồ đạc và khuôn.

8. Hệ thống điều khiển: Áp dụng hệ thống điều khiển kỹ thuật số FANUC-0I-MF của Nhật Bản. (Hệ thống Mitsubishi M80, hệ thống Huazhong hoặc các hệ thống được chỉ định khác có thể được chọn theo nhu cầu của khách hàng)

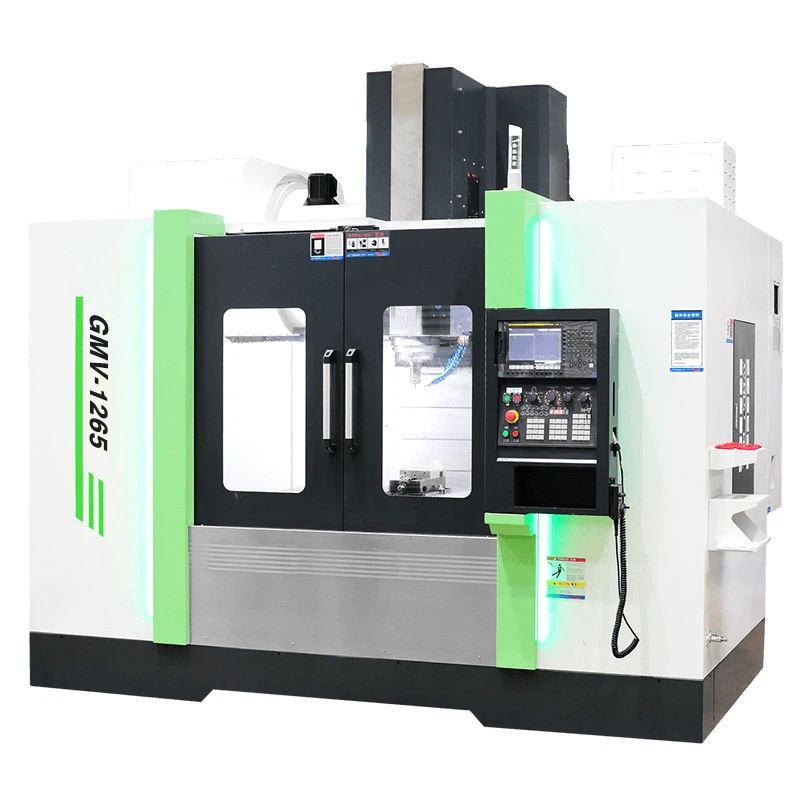

Thông số máy phay thẳng đứng lớn

Người mẫu			GMV-1265
Chủ thể	Thông số kỹ thuật	Đơn vị
Du lịch	Trục x/y/z	mm	1200x680x680
	Mũi trục chính cho bàn làm việc	mm	120-800
	Trung tâm trục chính đến cột	mm	700
	Hướng dẫn ba trục	/	Hướng dẫn tuyến tính
Bàn làm việc	Kích thước máy làm việc (L*W)	mm	1320x650
	Tải bảng tối đa	kg	1200
	T-SLOT	mm	5-18x100
Con quay	Trục chính côn	kiểu	BBT-40
	Tốc độ trục chính	RPM	10000
	Loại ổ trục chính	/	Thắt lưng
Nuôi dưỡng	Traverse nhanh (X/Y/Z)	m/phút	30/30/30
Nuôi dưỡng	Cắt giảm tốc độ nguồn cấp dữ liệu (x/y/z)	m/phút	10
Công cụ thay đổi	Công cụ thay đổi công cụ tự động	/	Loại cánh tay
	Loại công cụ thân	kiểu	BT-40
	Dung lượng lưu trữ công cụ	Cái	24
	Tối đa. Đường kính công cụ (liền kề)	mm	80
	Tối đa. Đường kính công cụ (trống)	mm	120
	Tối đa. Chiều dài công cụ	mm	300
	Tối đa. Trọng lượng công cụ	kg	7
	Thời gian thay đổi công cụ	Sec	1.4
Động cơ	Động cơ trục chính	KW	15
Động cơ	Động cơ Seixo ba trục	KW	3.0/3.0/4.5
Sự chính xác	Sự chính xác	mm	±0.005
Sự chính xác	Độ lặp lại	mm	±0.003
Quyền lực cần thiết	Yêu cầu quyền lực	KVA	25
Quyền lực cần thiết	Yêu cầu áp suất không khí	kg/cm²	6^8
Người khác	Kích thước bên ngoài (LWH)	mm	3100x2558x2794
Người khác	Tổng trọng lượng	t	8.7

Phụ kiện tiêu chuẩn

Cửa an toàn	Khai thác cứng nhắc	Đèn LED kép	Trục chính mũi thổi
Hệ thống bôi trơn tự động	Trao đổi nhiệt cho tủ điện	Đèn cảnh báo màu 3 LED	Bu lông và miếng đệm san lấp mặt bằng
Bảo vệ đầy đủ bao vây	Vòi phun nước làm mát trục chính	Bình làm mát & khay chip	M30 tự động tắt
Súng hơi	Súng làm mát	Hộp công cụ	Hướng dẫn bảo trì và vận hành

Tùy chọn

Thang đo tuyến tính quang học	Súng làm mát	Bộ thu dầu	Trục chính DDS 12000RPM
CTS	Hệ thống phá vỡ công cụ	Dầu skimmer	Công cụ trục chính DDS 15000RPM
Máy thăm dò phôi và công cụ	Hệ thống băng tải chip	Bàn quay	Moto tích hợp HSK-63-18000
