Mô tả

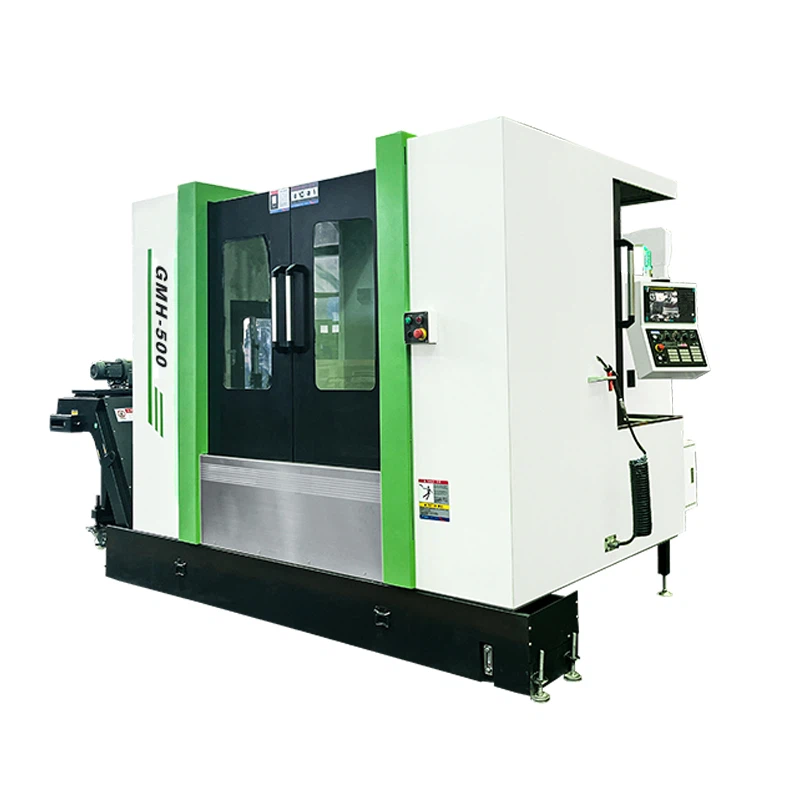

Mô tả trung tâm gia công ngang

1 Mỗi trục được trang bị các hướng dẫn con lăn hạng nặng nhập khẩu, đảm bảo khả năng tải và độ chính xác cao.
2. Động cơ trục chính của máy HMC này bao gồm động cơ Ii12/12000 mô-men xoắn cao và đường kính 150mm, trục chính độ cứng từ Đài Loan, có con dấu mê cung bảo vệ và thiết bị thổi khí. Trục chính đạt tốc độ lên tới 15.000 vòng / phút với độ chính xác cao.
3. Tất cả các thành phần máy là từ các thương hiệu hàng đầu trong ngành, đảm bảo chất lượng và hiệu suất vượt trội.

Đặc điểm cấu trúc

	Giường máy, cột Cấu trúc tam giác đều của cột, bộ làm cứng nhiều lớp được sắp xếp để cải thiện sự ổn định của giường máy. Giường cấu trúc T tích cực, bố cục bước trục X, nhịp hướng dẫn đường mở rộng, hỗ trợ cứng nhắc. Áp dụng hướng dẫn con lăn Rexroth cường độ cao, ổ trục tải cao và độ chính xác ổn định.
	Con quay Cài đặt 6 vòng bi có độ cứng cao; Đường kính ngoài 190mm Đài Loan BBT50 gốc; Không khí trục chính thổi để ngăn chặn các vật thể xâm nhập vào trục chính; Trục chính được trang bị bình xịt vòng để cải thiện chất lượng xử lý. Động cơ ILP30/8000 trên toàn bộ mô hình lớn FANUC được trang bị khả năng cắt hạng nặng mạnh hơn.
	Thang đo tuyến tính quang học Tùy chọn Heidenhain, thang đo tuyến tính quang Fagor, độ chính xác ± 5um, để đảm bảo độ chính xác định vị công cụ máy móc.
	Bảng trao đổi kép/ bàn xoay bốn trục Nhận ra trao đổi phôi và cải thiện hiệu quả xử lý; Phôi được đặt bên ngoài để dễ dàng kẹp; Tua bin hợp kim độ cứng cao, độ chính xác chống mài mòn, vị trí cao; Khóa nặng, giảm biến dạng, chống cắt nặng.
	Tạp chí công cụ Sử dụng Tạp chí Công cụ chuyển đổi tần số nhập khẩu Đài Loan, tốc độ thay đổi công cụ nhanh và ổn định.

Hiệu suất cắt máy

Phay bề mặt	Thép 45#	Khoan lỗ	Thép 45#	Khai thác	Thép 45#
Cắt độ sâu 7 mm		Đường kính cắt Ø82		Khai thác M36
Máy cắt	Ø120mm*5t	Máy cắt	68mm*2t	Máy cắt	M24*3P
Tốc độ trục chính	560rpm	Tốc độ trục chính	680rpm	Tốc độ trục chính	200RPM
Cho ăn	F500	Cho ăn	F80	Cho ăn	F600
Chiều rộng	80mm	Chiều rộng	68mm	Chiều rộng	24mm

Đặc điểm cấu trúc máy của HMC

Mặt hàng	Đặc điểm kỹ thuật	Đơn vị	GMH-500D
Du lịch	Trục x/y/z	mm	1100/800/600
	Trục x/y/z	mm	100-700
	Trung tâm trục chính cho máy bay	mm	-980
	Mũi trục chính vào trung tâm bàn		Hướng dẫn tuyến tính
	Hướng dẫn ba trục	mm	￠ 900mm
Bàn làm việc	Kích thước bảng (L*W)	mm	500*500-2
	Tối đa. Khả năng tải của bàn làm việc	kg	400
	Lập chỉ mục bảng	Không/mm	1 độ *360
Con quay	Lỗ côn trục chính (Kích thước mô hình/cài đặt)	mm	BBT40
	Tốc độ trục chính	vòng / phút	15000
	Tốc độ tối đa của động cơ trục chính	vòng / phút	12000
	Chế độ ổ trục chính		Kết nối trực tiếp
Nuôi dưỡng	X/Y/Z Trục thức ăn nhanh	m/phút	36/36/36
Nuôi dưỡng	Cắt thức ăn	mm/phút	10000
Công cụ thay đổi	Phương pháp thay đổi công cụ		Loại cánh tay (ổ đĩa servo)
	Xử lý thông số kỹ thuật	kiểu	BT40
	Công cụ công cụ	công cụ	24
	Tối đa. Đường kính công cụ (Công cụ liền kề)	mm	80
	Tối đa. Đường kính công cụ (không có công cụ liền kề)	mm	120
	Chiều dài công cụ	mm	300
	Thời gian thay đổi công cụ nhanh nhất	Sec	1.8
Động cơ	Động cơ trục chính	KW	III12/12000
	Ba trục động cơ servo + trục b	KW	is22/3000+ is22b/3000+
	Ba trục động cơ servo + trục b	KW	IS22/3000+ IS22/2000
	Cắt động cơ bơm nước	m/h-m	4-60
Sự chính xác	Định vị chính xác	mm	±0.005
Sự chính xác	Độ lặp lại	mm	±0.003
Quyền lực cần thiết	Yêu cầu quyền lực	KVA	30
Quyền lực cần thiết	Yêu cầu nguồn không khí	Kg/cm²	6^8
Kích thước bên ngoài	Chiều dàichiều rộngchiều cao	mm	512035603212
Kích thước bên ngoài	Cân nặng	t	10

Phụ kiện tiêu chuẩn

Công cụ thay đổi công cụ loại tay	Khai thác cứng nhắc	Đèn LED làm việc của Daul	Trục chính mũi thổi
Hệ thống bôi trơn tự động	Trao đổi nhiệt cho tủ điện	Đèn cảnh báo màu 3 LED	Bu lông và miếng đệm san lấp mặt bằng
Bảo vệ đầy đủ bao vây	Bình làm mát & khay chip	M30 tự động tắt

Tùy chọn

Thang đo tuyến tính quang học	Hệ thống phá vỡ công cụ	Bộ thu dầu	Bàn quay
CTS	Hệ thống băng tải chip loại chuỗi	Dầu skimmer	Máy làm việc & đầu dò công cụ
