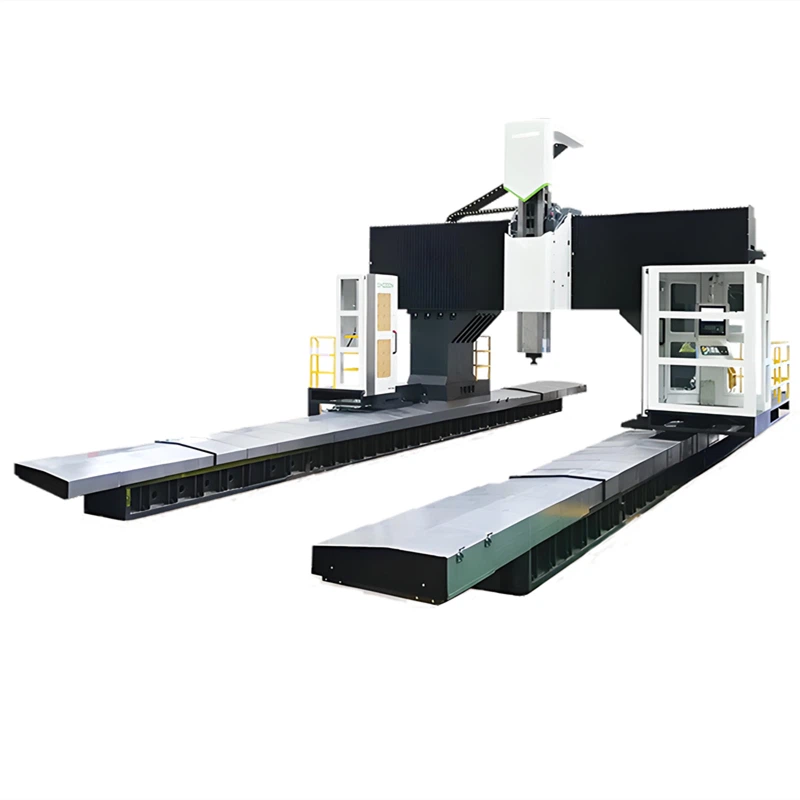

Trung tâm gia công cột đôi là một trung tâm gia công thẳng đứng phù hợp cho các lĩnh vực xử lý cơ học và sản xuất nấm mốc. Nó phù hợp để xử lý các yêu cầu từ xử lý thô sang xử lý tốt và có thể hoàn thành các quy trình khác nhau như phay, khoan, khai thác, nhàm chán, v.v.
Tính năng
1. Lỗi phát hiện toàn bộ tùy chọn, lỗi phát hiện ba tọa độ trong vòng 0,01mm
2. Đầu bánh được nâng cấp lên độ chính xác cao 6000 vòng / phút, cả gia công thô và mịn
3. Cải thiện độ chính xác của sản xuất, lỗi góc phải 0,01mm
Thông số trung tâm gia công hai cột
|
Người mẫu |
GMM-9032 |
||
|
Chủ thể |
Thông số kỹ thuật |
Đơn vị |
/ |
|
Du lịch |
Trục x |
mm |
9000 |
|
Trục y |
mm |
3200 |
|
|
Trục z |
mm |
1000 (tùy chọn 1250/1500) |
|
|
Mũi trục chính cho bàn làm việc |
mm |
350-1350 |
|
|
Hướng dẫn ba trục |
/ |
X/Y con lăn tải trọng tải trọng lượng tuyến tính Z-trục vuông |
|
|
Chiều rộng cửa |
/ |
3200 |
|
|
Loại ram |
/ |
RAM loại vuông (500x500) |
|
|
Bàn làm việc |
Kích thước máy làm việc (L*W) |
mm |
8800*2600 |
|
Tải bảng tối đa |
t |
30 |
|
|
S-slot |
mm |
13-28*200 |
|
|
Con quay |
Loại trục chính |
kiểu |
BBT-50 |
|
Trục chính RPM |
vòng / phút |
6000 |
|
|
Loại ổ trục chính |
/ |
DDS |
|
|
Nuôi dưỡng |
Traverse nhanh (X/Y/Z) |
m/phút |
2006/10/10 |
|
Cắt giảm tốc độ nguồn cấp dữ liệu (x/y/z) |
m/phút |
6 |
|
|
Công cụ thay đổi |
ATC |
/ |
24 (Tùy chọn: 40/60) |
|
Động cơ |
Động cơ trục chính |
KW |
26/26 (140-286nm) |
|
Động cơ servo ba trục |
KW |
6/3/3 (38/36/36nm) |
|
|
Sự chính xác |
Sự chính xác |
mm |
0.045/0.025/0.015 |
|
Độ lặp lại |
mm |
0.03/0.02/0.01 |
|
|
Quyền lực cần thiết |
Yêu cầu quyền lực |
KVA |
60 |
|
Yêu cầu áp suất không khí |
kg/cm² |
6^8 |
|
|
Người khác |
Kích thước bên ngoài (L*W*H) |
mm |
19600*6450*5820(6320) |
|
Tổng trọng lượng |
t |
76 |
|
Phụ kiện tiêu chuẩn
|
Hệ thống làm mát trục chính |
Khai thác cứng nhắc |
Đèn LED kép |
Hộp số |
|
Hệ thống bôi trơn tự động |
Trao đổi nhiệt cho tủ điện |
Đèn cảnh báo màu 3 LED |
Bu lông và miếng đệm san lấp mặt bằng |
|
Bảo vệ bán kín |
Băng tải chip loại vít kép |
Loại băng chuyền Chip Chip và xe đẩy |
M30 tự động tắt |
Tùy chọn
|
Thang đo tuyến tính quang học |
Phôi thăm dò |
Hệ thống sương mù dầu |
Đầu thủ công/bán tự động 90milling |
|
CTS |
Hệ thống băng tải chip |
Dầu skimmer |
Hệ thống đo thăm dò bộ phận tự động |
|
20T/40T/60T ATC |
Bàn quay |
