Các trung tâm máy khắc và phay được thị trường ưa thích về tốc độ xử lý nhanh, hiệu quả chi phí cao và hoàn thiện bề mặt tuyệt vời. Những máy này được sử dụng rộng rãi trong chế biến kim loại, sản xuất nấm mốc, các thiết bị y tế và các ngành công nghiệp khác đòi hỏi phải xay xát chính xác và xử lý tốt. Họ đóng một vai trò quan trọng trong việc cải thiện hiệu quả sản xuất và chất lượng sản phẩm.
Tính năng
Trung tâm khắc và phay là một thiết bị chế biến đa năng có thể thực hiện nhiều nhiệm vụ xử lý như khoan, phay, mài, khai thác và khắc. Máy này được biết đến với tốc độ vận hành nhanh và khả năng cắt tuyệt vời trong khi vẫn duy trì kết quả xử lý chính xác cao. Nó phù hợp để xử lý vật liệu kim loại với độ cứng không quá HRC40. Máy phay không chỉ phù hợp để chế biến tốt và chế biến thô các sản phẩm kim loại, mà còn để chế biến tốt các vật liệu phi kim loại như nhựa, acrylic, gỗ, v.v.

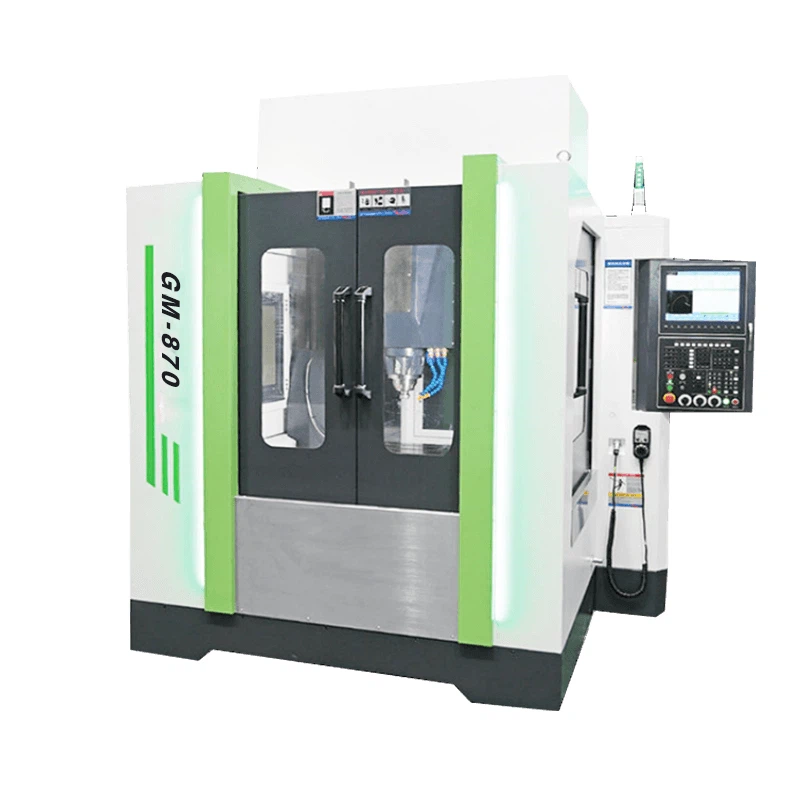

Các thông số trung tâm máy khắc và phay
|
Người mẫu |
GM-870A |
||
|
Chủ thể |
Thông số kỹ thuật |
Đơn vị |
|
|
Du lịch |
Trục x/y/z |
mm |
800/700/300 |
|
Mũi trục chính cho bàn làm việc |
mm |
130-430 |
|
|
Hướng dẫn ba trục |
/ |
Hướng dẫn tuyến tính |
|
|
Chiều rộng cửa |
/ |
810 |
|
|
Bàn làm việc |
Kích thước máy làm việc (L*W) |
mm |
720*640 |
|
Tải bảng tối đa |
kg |
400 |
|
|
T-SLOT |
mm |
5-16x120 |
|
|
Con quay |
Trục chính côn |
kiểu |
BT-30 |
|
Tốc độ trục chính |
vòng / phút |
24000 |
|
|
Loại ổ trục chính |
/ |
Tích hợp trong |
|
|
Nuôi dưỡng |
Traverse nhanh (X/Y/Z) |
m/phút |
15/15/12 |
|
Cắt giảm tốc độ nguồn cấp dữ liệu (x/y/z) |
m/phút |
12 |
|
|
Công cụ thay đổi |
Công cụ thay đổi |
/ |
Carousel servo atc |
|
Động cơ |
Động cơ trục chính |
KW |
7.5 |
|
Động cơ servo ba trục |
KW |
0.85/0.85/1.3 |
|
|
Sự chính xác |
Sự chính xác |
mm |
±0.005 |
|
Độ lặp lại |
mm |
±0.003 |
|
|
Quyền lực cần thiết |
Yêu cầu quyền lực |
KVA |
10 |
|
Yêu cầu áp suất không khí |
kg/cm² |
6^8 |
|
|
Người khác |
Kích thước bên ngoài (L*W*H) |
mm |
2100x2700x2550 |
|
Tổng trọng lượng |
t |
4.7 |
|
Phụ kiện tiêu chuẩn
|
7.5kw-er32-24000 |
Bể làm mát & skimmer dầu |
Hệ thống bôi trơn tự động |
Phần mềm truyền và cáp 20m |
|
Đo chiều dài công cụ tự động |
Bánh xe tay (MPG) |
Máy biến áp |
Đèn cảnh báo màu 3 LED |
|
Bộ làm mát dầu trục chính |
Bu lông và miếng đệm san lấp mặt bằng |
LED công việc ánh sáng |
Hướng dẫn bảo trì và vận hành |
|
Bảo vệ đầy đủ bao vây |
Hộp công cụ |
Spindle Air & Nước làm mát |
Trao đổi nhiệt cho tủ điện |
Tùy chọn
|
Bộ thu dầu |
7.5kW-BT30-24000 |
BBT40-15000 |
Bàn quay |
|
ATC |
